Освещение детской площадки: нормы, требования и лучшие решения в Тюмени

Освещение детской площадки помогает безопасно пользоваться территорией вечером: ребенок должен хорошо видеть ступени, поручни, край покрытия, движущиеся качели и других детей рядом, а взрослые — своего ребенка, всю игровую зону, подходы к ней, места отдыха. Когда света недостаточно или он распределен неравномерно, на площадке появляются темные участки, резкие тени, а в некоторых случаях — зоны, где светильники слепят глаза.

Подбирать освещение только по размеру площадки или мощности оборудования нельзя. Яркий прибор на высокой опоре может осветить часть территории, но оставить тень под игровым комплексом. Несколько низких светильников создадут мягкий свет у дорожек и сделают участок уютным, однако этого может не хватить для нормативной освещенности в игровой зоне. Поэтому при проектировании выполняют светотехнический расчет, в котором учитывают размеры площадки, расположение оборудования, высоту опор.

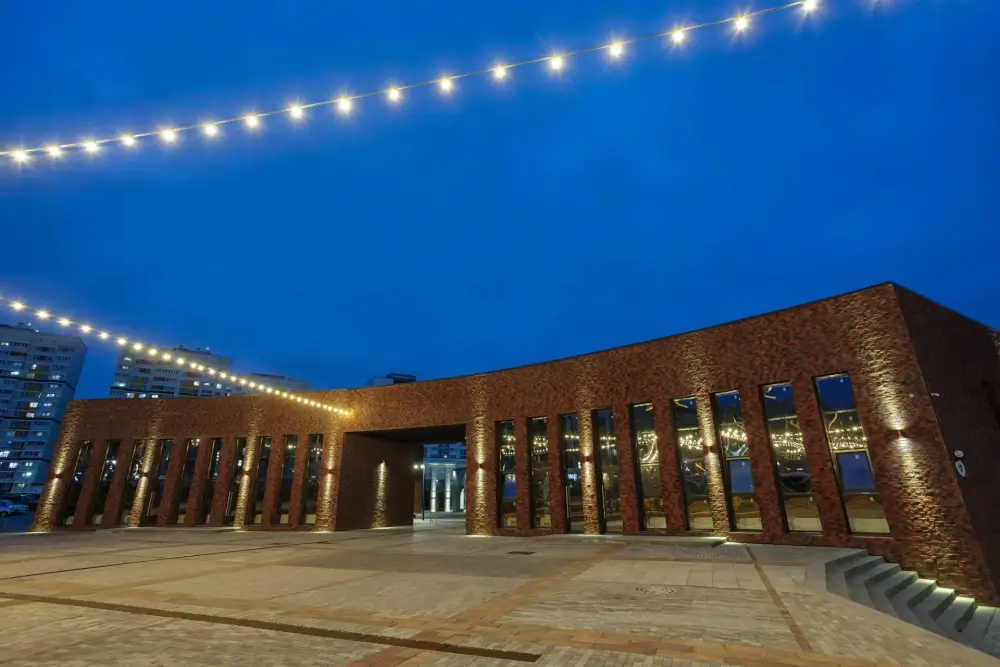

Требования к освещению детских площадок

При освещении игровой детской площадки важно избежать резких перепадов света. Если возле опор очень ярко, а под игровым комплексом или рядом с ним остаются темные участки, вечером становится сложнее замечать ступени, края покрытия и движущиеся качели. Поэтому при проектировании проверяют уровень освещенности по всей игровой зоне и равномерность распределения света на ее территории.

Требования к освещению детских дворовых площадок указаны в СП 52.13330.2016. В нем детские площадки и места отдыха во дворах относятся к классу П2. Для таких зон нормируют среднюю горизонтальную освещенность на уровне покрытия и равномерность освещенности. Средняя горизонтальная освещенность показывает, сколько света попадает на поверхность площадки, а равномерность освещенности — разницу между самыми темными участками и средним уровнем освещения.

Для территорий школ, детских садов и других образовательных организаций дополнительно учитывают СанПиН 1.2.3685-21.

Основные нормативные значения средней горизонтальной освещенности и равномерности освещенности для детских площадок и пешеходных зон рядом с ними приведены в таблице.

Дополнительно при проектировании наружного освещения дорожек, дворовых проходов и других пешеходных зон рядом с площадкой учитывают ГОСТ Р 55706-2013. В документе указаны требования к равномерности освещения и ограничению слепящего действия светильников. Это особенно важно для площадок рядом с жилыми домами, парковыми территориями, ТЦ и другими общественными пространствами.

10 лк — минимальная освещенность, которой достаточно для соответствия нормам. На практике для дворовых площадок обычно предусматривают более высокий уровень — около 15–30 лк. Это помогает сохранить нормальную видимость после загрязнения рассеивателей и естественного снижения светового потока светодиодов при эксплуатации.

При этом увеличивать яркость без расчета нельзя. Слишком мощные светильники или неправильно подобранная оптика вызывают резкие перепады яркости, слепят людей на площадке и создают засветку окон ближайших домов. Поэтому расположение опор, направление света и необходимую освещенность подбирают по результатам светотехнического расчета.

Какие параметры учитывают в проекте

Кроме средней горизонтальной освещенности, равномерности освещения и ограничения слепящего действия, в проекте учитывают следующие параметры:

• Цветопередача. Свет не должен искажать цвета покрытия, игровых элементов, ступеней и других деталей площадки. Для наружного освещения детских площадок обычно используют светильники с индексом цветопередачи не ниже Ra 70–80. При более низких значениях сложнее различать оттенки и мелкие детали.
• Цветовая температура. Для дворовых площадок чаще выбирают светильники с температурой 3000–4000 К. Теплый и нейтральный белый свет комфортнее воспринимается в жилой среде, меньше бликует на мокром покрытии и не создает слишком резкого контраста вечером.
• Коэффициент пульсации. Светодиодные светильники работают через драйвер, и от его качества зависит стабильность светового потока. Сильная пульсация вызывает зрительное напряжение, даже если мерцание незаметно глазу.
• Степень защиты корпуса. Наружные светильники постоянно находятся под воздействием дождя, снега, пыли и перепадов температуры. Для открытых площадок обычно используют оборудование со степенью защиты не ниже IP65. Если светильники устанавливают в зоне возможного попадания воды при уборке территории или рядом с проездами техники, требования к защите выше.
• Ударопрочность корпуса. На детских площадках светильники и опоры периодически подвергаются механическим воздействиям: в них могут попасть мячом, самокатом или другими предметами, которыми пользуются дети во время игры. Поэтому для наружного оборудования учитывают класс ударопрочности IK. Для дворовых площадок обычно выбирают светильники не ниже IK08.
• Высота установки и светораспределение. Эти параметры влияют на равномерность освещения, количество теней и риск ослепления. Слишком низкие опоры чаще попадают в поле зрения и сильнее слепят, а слишком высокие могут ухудшать равномерность освещения на небольшой площадке. Поэтому высоту опор, угол наклона и тип оптики подбирают одновременно, а не отдельно друг от друга.

Все параметры проверяют вместе. Даже мощный светильник не обеспечит необходимое освещение, если у него неподходящая оптика, слишком высокая пульсация или недостаточная защита корпуса для уличной эксплуатации.

Организация освещения

При проектировании детской площадки важно освещать всю территорию, которой пользуются дети и взрослые вечером. Обычно в проекте отдельно рассматривают несколько зон:

• Игровую часть. Здесь важно уменьшить количество теней рядом с лестницами, переходами, качелями, каруселями и другими элементами, которыми дети активно пользуются во время игры. Свет должен попадать на покрытие и на подходы к оборудованию.
• Входы и дорожки рядом с площадкой. Вечером дети и взрослые должны хорошо видеть границы покрытия, бордюры, ступени, калитки и направление движения. Если рядом с территорией остается темный проход или двор, пользоваться игровой зоной менее удобно даже при нормальной освещенности самой площадки.
• Места отдыха взрослых. Для лавочек, навесов и зон ожидания обычно не требуется такой же уровень освещенности, как для игровой части, но эти участки должны оставаться хорошо различимыми вечером.
• Периметр площадки. Освещение по краям помогает избежать резкого перепада яркости между игровой зоной и окружающей территорией.

После зонирования подбирают расположение опор и схему освещения. На небольшой территории светильники часто устанавливают по периметру, чтобы свет перекрывал игровую зону с нескольких сторон и не создавал глубоких теней возле оборудования. Для более крупных площадок или территорий со спортивной зоной может потребоваться дополнительное освещение отдельных участков.

Для каждой площадки выполняют светотехнический проект: в нем определяют расположение опор, количество светильников, их характеристики и направление светового потока с учетом размеров площадки, игрового оборудования, дорожек и окружающей территории. Такой расчет помогает заранее выявить темные участки, оценить равномерность освещения и избежать избыточной яркости или засветки соседних зон и зданий.

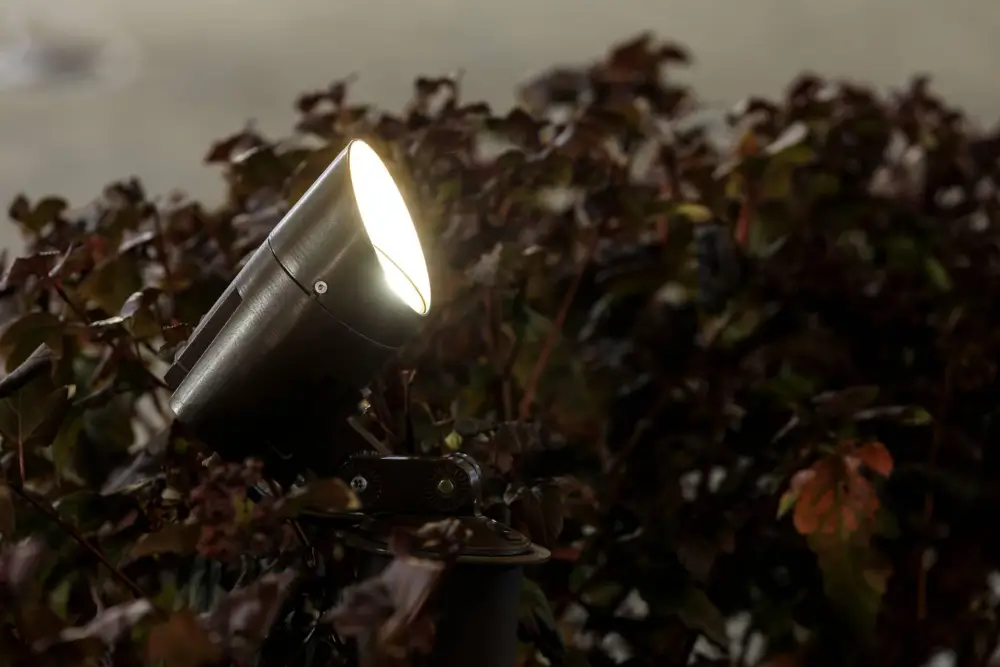

Высота опор и расположение светильников

Один и тот же светильник в зависимости от высоты установки будет по-разному освещать площадку: изменятся равномерность освещения, количество теней и риск слепящего действия. Поэтому в проекте одновременно определяют высоту опор, расстояние между ними, направление света и тип оптики.

На детских площадках используют несколько вариантов размещения светильников:

При размещении светильников учитывают размеры площадки, расположение игрового оборудования, навесов, деревьев, ограждений и соседних зданий. Иначе часть территории может оставаться в тени даже при достаточно высокой освещенности по расчету.

Светотехнический расчет

Светотехнический расчет нужен, чтобы заранее понять, как свет будет распределяться по территории после установки оборудования. Для расчета используют модель площадки с реальными размерами и объектами, которые влияют на распределение света. Обычно в нее включают:

• размеры и форму территории;
• расположение игрового оборудования;
• навесы, деревья, ограждения и другие объекты, которые могут перекрывать свет;
• места установки опор и высоту светильников;
• характеристики выбранных светильников и их фотометрические файлы;
• тип покрытия зоны и коэффициенты отражения поверхностей.

После расчета специалист получает карту освещенности. Она показывает, как свет распределяется по всей территории, где находятся самые темные и самые яркие участки и соответствует ли проект нормам. Если освещение неравномерное или часть площадки остается в тени, схему корректируют.

Проверку готовой системы выполняют по ГОСТ 24940-2016. Для измерений заранее выбирают контрольные точки на территории, а сами замеры проводят вечером, чтобы естественный свет не влиял на результат.

Управление освещением

Для детских площадок обычно используют автоматическое управление освещением. Оно позволяет вовремя включать свет вечером и отключать его днем без постоянного ручного управления. Такой режим помогает сократить расход электроэнергии и продлить срок службы оборудования.

Для управления освещением детских площадок используют:

• Фотореле. Включает освещение при снижении уровня естественного света. При установке важно выбрать место, где на датчик не будет попадать свет от фар, окон или соседних светильников — иначе система может работать нестабильно.
• Астрономическое реле. Работает по времени восхода и захода солнца для конкретного региона. Такой вариант удобен тем, что не требует сезонной перенастройки.
• Системы диспетчеризации. Их используют в жилых комплексах, парках, на школьных и муниципальных территориях. Система позволяет контролировать режим работы, состояние оборудования и энергопотребление.
• Диммирование. Позволяет снижать яркость в позднее время, когда площадкой пользуются реже. Такой режим применяют только в том случае, если после снижения мощности освещенность остается достаточной для безопасного использования территории.

Датчики движения для основного освещения игровой зоны используют редко: если свет включается и выключается прямо во время игры, детям сложнее ориентироваться на территории, особенно рядом с лестницами, качелями и другими подвижными элементами. Поэтому такие устройства чаще применяют на дорожках или в проходах рядом с площадкой.

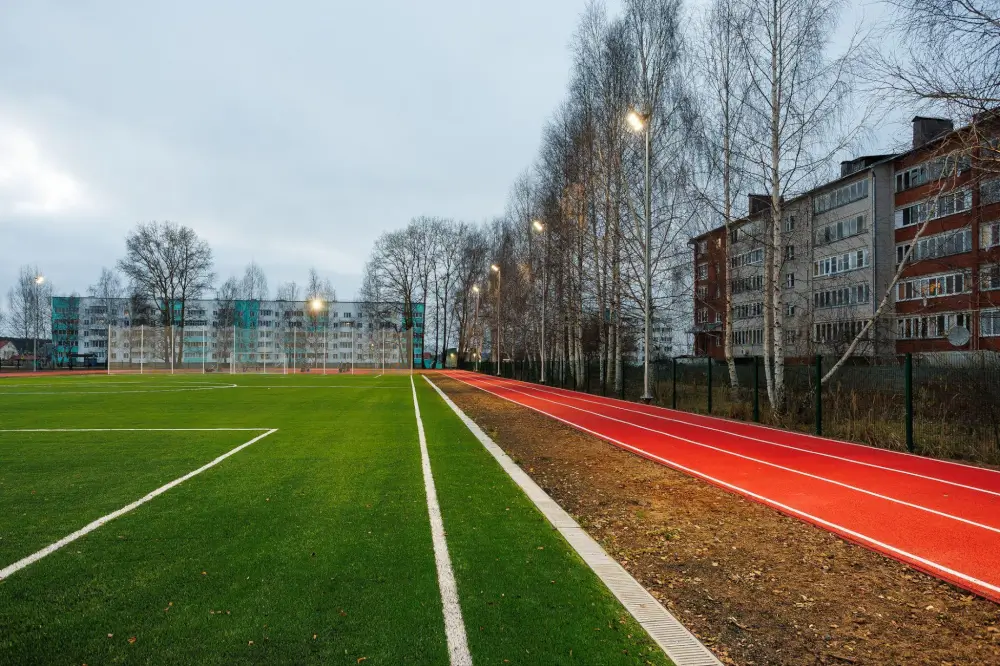

Особенности площадок у детских садов и школ

Для площадок на территориях детских садов, школ и других образовательных организаций дополнительно учитывают СанПиН 1.2.3685-21. Для физкультурных площадок и зон для игр детей документ устанавливает среднюю горизонтальную освещенность не менее 10 лк.

На таких территориях освещение обычно проектируют не только для самой игровой зоны: в расчет также включают дорожки между корпусами, входы, участки рядом с эвакуационными выходами, зоны ожидания для родителей и маршруты, по которым сотрудники перемещаются вечером или в ранние утренние часы.

Еще одна особенность школьных и детсадовских территорий — сочетание разных типов площадок в пределах одного участка. Рядом могут находиться игровая зона для младших детей, спортивная площадка, беговые дорожки и места отдыха. Для таких участков освещение подбирают отдельно: требования к игровой зоне и к площадке для тренировок различаются.

Обслуживание и контроль

После установки систему освещения детской площадки нужно регулярно обслуживать и периодически проверять ее работу. Со временем светильники загрязняются, световой поток постепенно снижается, рядом могут появиться новые деревья или элементы благоустройства, которые начинают перекрывать часть светового потока. Из-за этого освещенность и равномерность со временем меняются даже у правильно спроектированной системы.

Во время эксплуатации обычно оценивают:

• исправность светильников и отсутствие повреждений;
• состояние опор и креплений;
• герметичность корпусов и кабельных вводов;
• работу фотореле, астрономических реле и систем управления;
• загрязнение рассеивателей и корпусов;
• исправность заземления и защитной аппаратуры.

Если рядом с площадкой изменилось благоустройство — например, появились новые деревья, навесы или игровые конструкции, — параметры освещенности и равномерность распределения света нужно проверить повторно.

При реконструкции территории, замене оборудования или жалобах на качество освещения дополнительно проводят контрольные измерения освещенности по ГОСТ 24940-2016.

Заключение

Для безопасности детей на детской площадке важны достаточная освещенность без резких перепадов яркости, глубоких теней и слепящего действия. Вечером должно быть хорошо видно покрытие, игровые элементы, ступени, дорожки и другие участки, которыми пользуются дети и взрослые. Для дворовых территорий требования к освещенности и равномерности указаны в СП 52.13330.2016. Для школ, детсадов и других образовательных организаций дополнительно используют СанПиН 1.2.3685-21.

При проектировании учитывают размеры площадки, расположение игрового оборудования, дорожек, деревьев, навесов и соседних зданий. На основе этих данных подбирают расположение опор и характеристики светильников, а затем проверяют распределение освещенности по всей территории.
